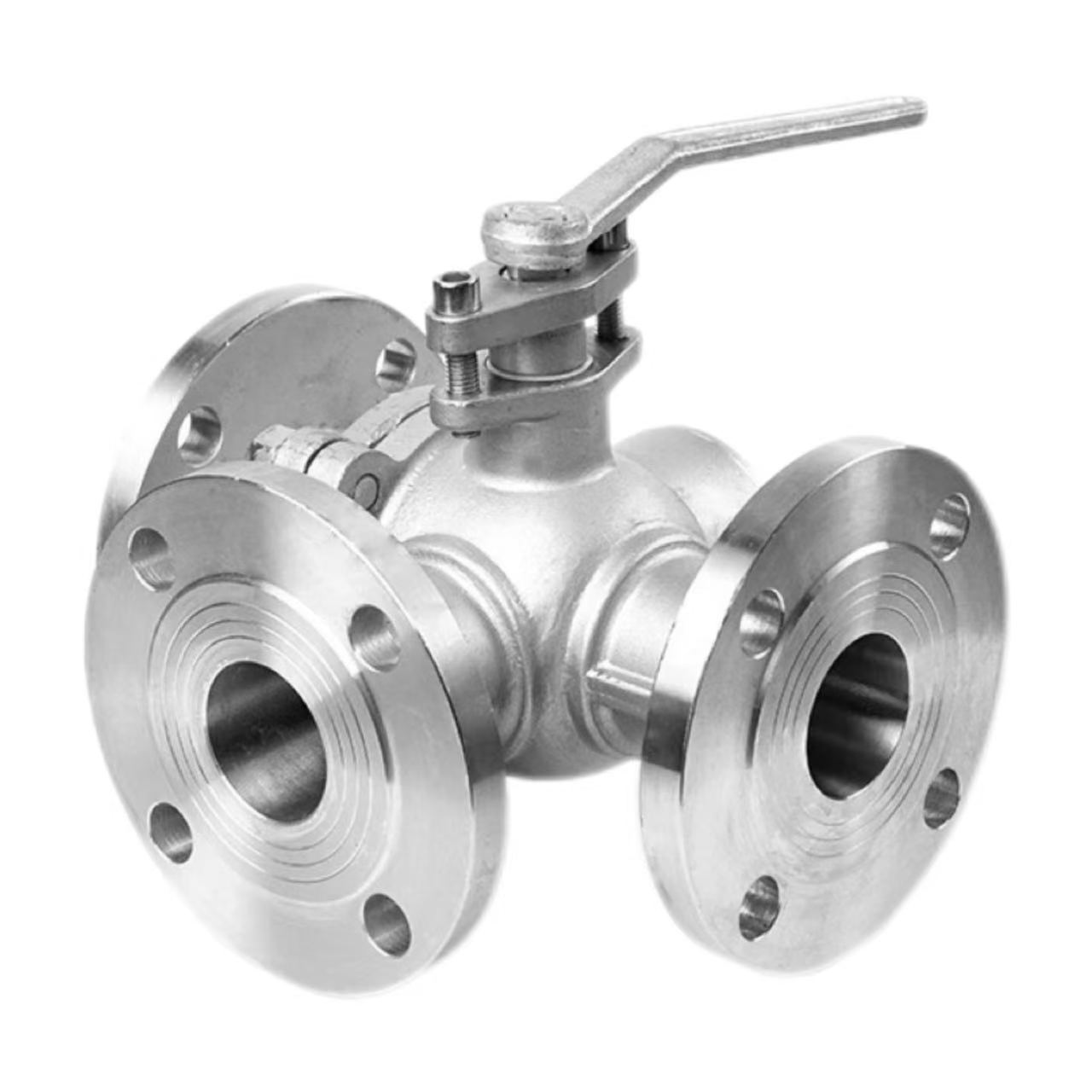

Comhla liathróid flange trí-bhealach

Prionsabal Oibre

Tá prionsabal oibre comhla liathróid flange trí-bhealach creimeadh-resistant mhonarcha Shenchi bunaithe ar na bealaí L-chruthach nó T-chruthach atá gearrtha sa liathróid. Cuirtear an liathróid i lár an chomhlachta comhla agus rothlaíonn láimhseáil é. Nuair a rothlaíonn an liathróid, déanann na bealaí a ailíniú le nó a fhritháireamh ó chalafoirt éagsúla comhla, ag baint amach an treo sreafa meánach a athrú, a chumasc nó a scoilteadh.

Liathróid L-chruthach:

 Ligeann rothlú 90° don mheán aistriú ón inlet go haon asraon, atá oiriúnach chun cásanna a aisiompú le hionraon amháin agus dhá asraon nó dhá ghóilín agus asraon amháin, mar shampla leacht a sholáthar do dhá imoibreoir gach re seach.

Liathróid T-chruthach:

Trí rothlú 180° is féidir na trí chalafort a nascadh go comhuaineach nó aon dá chalafort a bheith idirnasctha, oiriúnach chun dhá mheán a mheascadh agus ansin aschuir (cumasc), nó meán amháin a roinnt ina dhá aschur (scoilteadh), mar shampla i gcórais mheasctha uisce te agus fuar aerchóirithe.

Paraiméadair Táirge:

Ainm Táirge: Comhla Liathróid Flanged Trí Bhealach	Sonraíochtaí: (1/8"-4") DN6-DN100
Brú Ainmniúil: PN16	Ábhar Coirp: WCB, SUS304 (CF8), SUS316L (CF3M)
Caighdeáin: ANSI, BS, DIN, ISO, JIS	Teocht is Infheidhme: -20 ℃ ~ +150 ℃ (caighdeánach), suas go dtí +350 ℃ (teocht ard), síos go dtí -196 ℃ (teocht íseal)
Ábhar Miotail Inmheánach: WCB, SUS304 (CF8), SUS316L (CF3M)	Teocht Meán: Teocht ard, teocht íseal, teocht mheán, teocht gnáth
Modh Oibriúcháin: Lámhleabhar	Rónta: EPDM, PPL
Modh Ceangail: Nasc flange	Iarratais: Uisce, aer, gás, ola, leachtanna, etc.
Bunús: An tSín	Sampla: Samplaí ar fáil

Buntáistí Nasc Flange:

Úsáideann comhlaí liathróid flanged 3-bhealach Shenchi naisc flange. I gcomparáid le naisc snáithithe, cuireann naisc flange friotaíocht brú níos airde; is féidir leis an rátáil PN16 brú 1.6MPa a sheasamh go cobhsaí. Tá disassembly áisiúil, ag éascú iniúchadh agus cothabháil píblíne rialta. Cinntítear séalaithe iontaofa; oibríonn an gasket flange agus na boltaí le chéile chun deireadh a chur leis an mbaol sceitheadh. Oiriúnach do phíblínte trastomhas mór; le haghaidh trastomhais os cionn DN50, áit a bhfuil naisc snáithithe deacair, is é flanges an rogha caighdeánach. Cuireann Shenchi, monaróir comhla liathróid flanged 3-bhealach na Síne, flanges ar fáil a chomhlíonann caighdeáin ANSI, BS, DIN, agus JIS, ag freastal ar riachtanais na gcustaiméirí domhanda.

Príomhphointe Suiteáil 1: Ailíniú Flange

Ailíniú Flange Nuair a bhíonn comhla liathróid flange trí-bhealach Shenchi á shuiteáil, ní mór na aghaidheanna flange a ailíniú. Ba chóir go mbeadh an dá flanges comhthreomhar agus comhlárnacha, agus an diall nach mó ná raon incheadaithe an gasket flange. Déanfaidh ailíniú boltaí brú dífhoirmiúchán an chomhlachta comhla, rud a dhéanann difear do rothlú liathróid agus feidhmíocht séalaithe. Tar éis ailíniú, ba chóir an gasket a chur sa lár agus ní féidir é a fhritháireamh. Ní hionann comhla liathróid flange trí-bhealach ar phraghas íseal agus caighdeán íseal; Tairgeann táirgí Shenchi cruinneas ard agus suiteáil níos éasca. Tá bailchríocha dromchla flange ag comhlaí liathróid flange trí-bhealach resistant creimeadh a chomhlíonann caighdeáin, rud a chinntíonn séalaithe níos iontaofa.

Pointe Suiteála a Dó: Tightening Bolt

Ní mór boltaí flange a dhéanamh níos doichte go trasnánach i gcéimeanna. Cuir an chasmhóimint i bhfeidhm de réir a chéile i 2-3 chéim, tar éis seicheamh trasnánach 180°. Ná déan taobh amháin níos doichte go léir ag an am céanna, ar shlí eile cruthóidh brú míchothrom ar an gasket bealaí sceite. Ní mór do chasmhóiminte bolt freastal ar luachanna caighdeánacha; déanfaidh ró-ghéarú damáiste don flange nó do na boltaí, agus beidh sé ina saothraítear rónta neamhleor mar thoradh ar undertightening. Soláthraíonn monarcha comhla liathróid flange 3-bhealach Shenchi tábla chasmhóiminte molta do shuiteálaithe tagairt a dhéanamh dó. Tá na pointí suiteála seo ríthábhachtach chun oibriú comhla fadtéarmach saor ó sceitheadh ​​a chinntiú; le do thoil a leanúint go docht na sonraíochtaí.

Pointe Suiteála 3: Tacaíocht agus Glanadh Píblíne

Sula ndéantar é a shuiteáil, ní mór an taobh istigh den phíblíne a ghlanadh chun slaig táthú, scagacháin iarainn, gaineamh agus neamhíonachtaí eile a bhaint. Is féidir le rudaí eachtracha a théann isteach sa chuas comhla an liathróid nó na rónta a scratáil, rud a fhágann go bhfuil sceitheadh ​​ann. Ní mór tacaíocht neamhspleách a thabhairt don phíblíne; ní fhéadfaidh an comhla meáchan na píblíne a iompróidh. Tá comhlaí liathróid flange tee trastomhas mór trom; is féidir le turnamh píblíne an flange a tharraingt lasmuigh den lár, rud a dhéanfaidh dochar don séala. Tá comhlaí liathróid flange resistant creimeadh-resistant déanta as ábhair WCB, SUS304, nó SUS316L, le croí comhla copair nó cruach dhosmálta. Tar éis na pointí suiteála a chríochnú, ba chóir an láimhseáil a rothlú go saor gan jamming; tá an comhla réidh le húsáid ansin.
