Feistiú Ceann Deilgneach

Tugann Shenchi Feistis Bulkhead Ard-chaighdeán isteach, atá deartha go sonrach chun píobáin a ródú trí phainéil trealaimh agus séalaithe iontaofa a sholáthar. Déanta as cruach dhosmálta práis, SUS304, agus SUS316L, cuireann na feistis seo friotaíocht láidir creimeadh ar fáil agus tá siad oiriúnach do raon leathan coinníollacha oibre.

Struchtúr Táirge

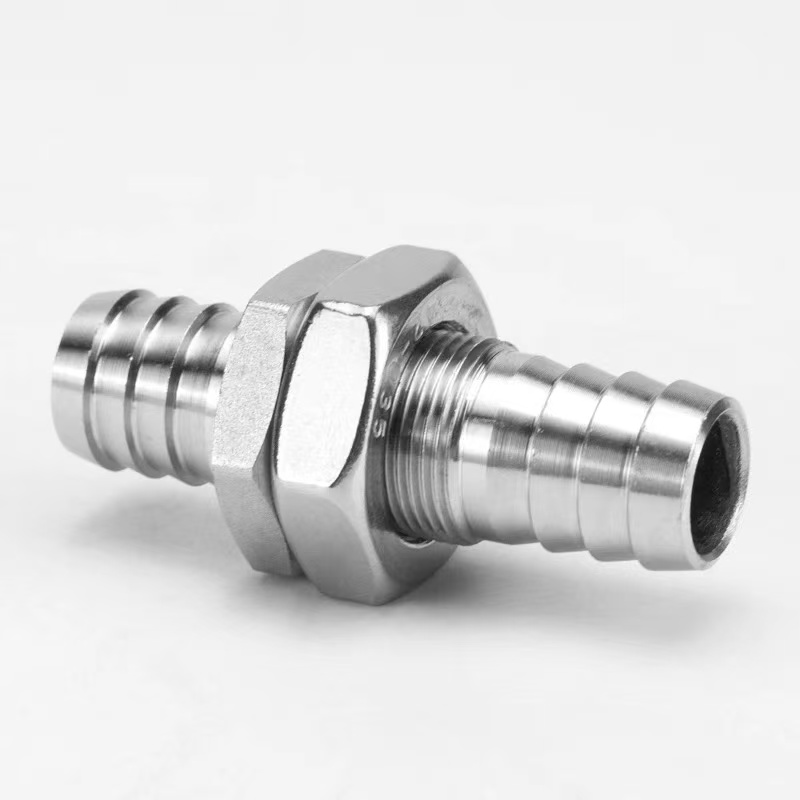

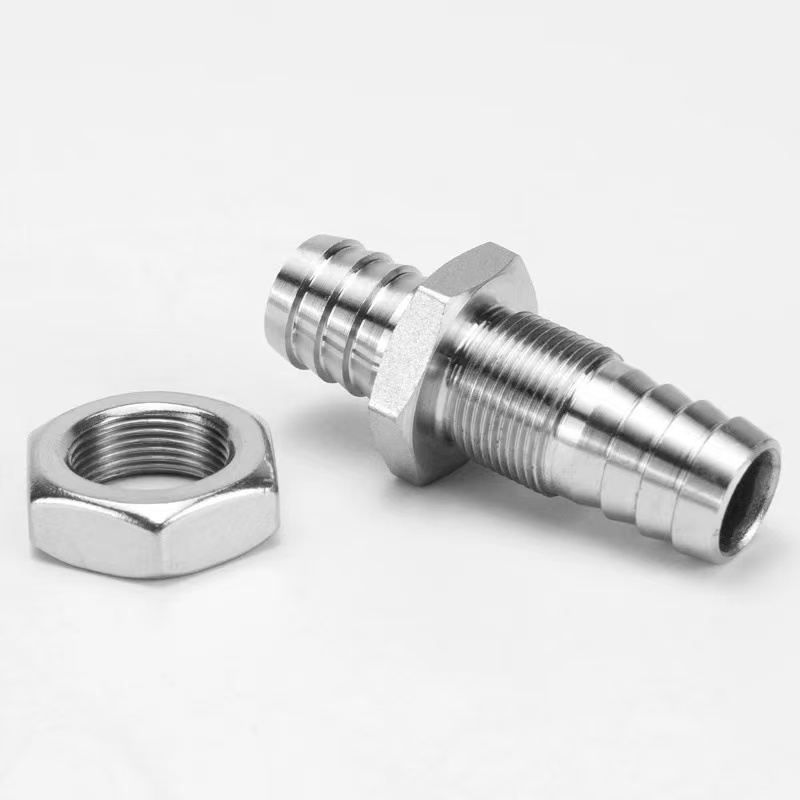

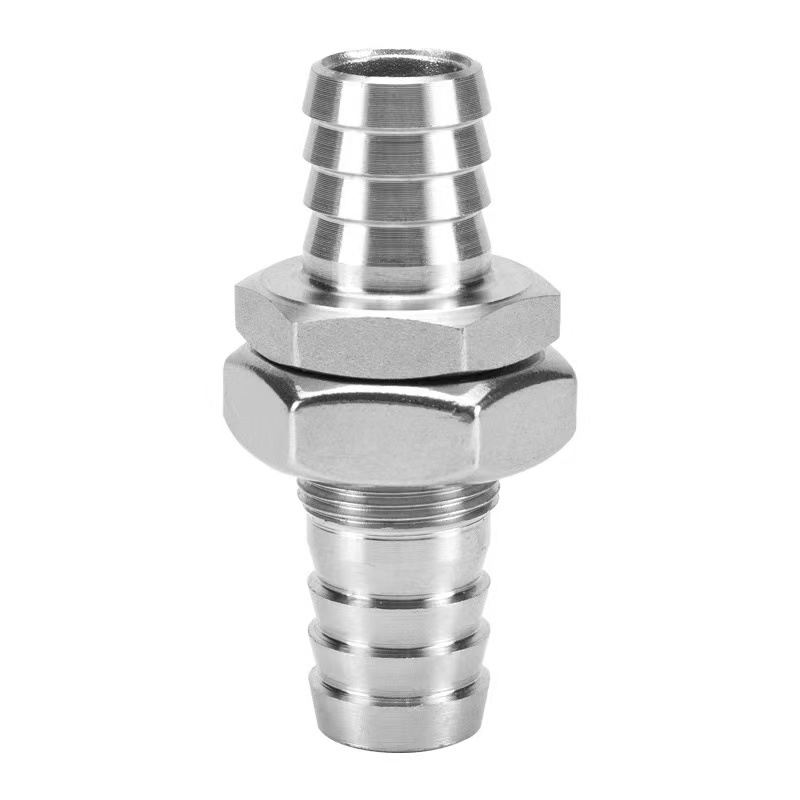

Áirítear le struchtúr Feisteas Deilgneach Bulkhead snáitheanna bulccheann, cnó glasála, agus naisc píobáin deilgneach. Le linn na suiteála, ní gá ach poll painéil; Críochnaíonn géarú an chnó an próiseas socraithe agus séalaithe.

Tá dearadh groove frith-duillín ag an deireadh deilgneach, rud a chinntíonn nasc slán nuair a úsáidtear é le clampán píobáin. Úsáidtear na feistis seo go forleathan i gcaibinéid rialaithe, trealamh cóireála uisce, ionstraimí leighis, agus réimsí gaolmhara eile.

Sonraíochtaí Táirge

Buntáistí Struchtúracha

Feisteas píobáin atá sa Feistiú Bulkhead Deilgneach atá deartha go sonrach chun píobáin a ródú trí phainéil trealaimh, imfháluithe nó mórchinn agus séalaithe seasta á sholáthar. Áirítear ar a phríomh-struchtúr alt snáithe toirtithe, cnó glasála, gasket séalaithe, agus nasc píobáin deilgneach. Le linn na suiteála, ní gá ach poll den trastomhas comhfhreagrach a dhéanamh ar an bpainéal. Cuirtear an t-alt snáithe den fheistiú tríd an bpoll, agus déantar an cnó a theannadh ón taobh eile chun an próiseas socraithe agus séalaithe a chríochnú.

1. Struchtúr Socraithe Ceann Bulc:Tá fad an ailt snáithe oiriúnaithe do thiús painéil choitianta. Nuair a bheidh an cnó glasála níos doichte, cruthaíonn sé fosúchán docht leis an bpainéal, ag cinntiú go bhfanann an feistiú slán fiú faoi fhórsaí tarraingthe seachtracha.

2. Ceangal Píobáin Dheilgneach:Tá fiacla barrchaolaithe deilgneach ar thaobh amháin nó ar an dá thaobh den phainéal chun an píobán a chur isteach agus chun nasc séalaithe a dhéanamh le clamp píobáin. Glacann an foirceann deilgneach dearadh groove dúbailte frith-duillín, ag tairiscint friotaíocht tarraingt amach i bhfad níos airde ná gnáthfheisteas.

3. Córas séalaithe:Soláthraítear gaiscéid rubair nó O-fáinní ar dhá thaobh an phainéil. Nuair a bhíonn an cnó níos doichte, déantar an gasket ina saothraítear rónta a chomhbhrú, ag oscailt an phainéil ina saothraítear rónta uiscedhíonta agus deannach, le rátáil cosanta de suas le IP65 nó níos airde.

Modh Suiteáil

Tá Feistis Bulkhead Marthanacha Shenchi éasca le suiteáil. Is féidir nasc slán agus séalaithe a bhaint amach i sé chéim amháin:

Céim 1: Ullmhú Poll an Phainéil

Déan poll cruinn comhfhreagrach ar an bpainéal bunaithe ar thrastomhas seachtrach an ailt snáithe. Cinntigh go bhfuil imeall an phoill réidh agus saor ó burr chun damáiste a sheachaint don gasket séalaithe.

Céim 2: Suiteáil an Gasket Séalaithe

Sleamhnaigh an gasket séalaithe EPDM atá san áireamh ar an gcuid snáithe, agus é á bhrú i gcoinne an bonn feisteas. Má tá gá le séalaithe ar dhá thaobh an phainéil, cuir gasket amháin ar gach taobh.

Céim 3: Ionsáigh Tríd an Painéal

Cuir an t-alt snáithe isteach sa pholl ó thaobh amháin den phainéal, ag cinntiú go dtéann an bonn feisteas i dteagmháil leis an bpainéal agus an gasket séalaithe eatarthu.

Céim 4: Níos doichte an Cnó Glasáil

Scriú an cnó glasála ar an gcuid snáithe ó thaobh eile an phainéil, agus de réir a chéile níos doichte le eochair. An chasmhóimint a mholtar: 5–8 N·m d’ábhair phráis agus 8–12 N·m do chruach dhosmálta. Coinnigh an corp feisteas ina stad le linn géarú.

Céim 5: Ceangail an Hose

Roghnaigh sonraíocht ina bhfuil trastomhas seachtrach an bharb 0.5–1 mm níos mó ná trastomhas istigh an phíobáin. Cuir an píobán isteach go hingearach ar an taobh deilgneach go dtí go sroicheann sé an bonn. Le haghaidh feidhmeanna ardbhrú, bain úsáid as clampán píobáin déanta as cruach dhosmálta agus ceangail é idir an dara agus an tríú barraí.

Céim 6: Tástáil Ionracas Séala

Déan tástáil brú statach ag 1.5 uair an brú oibre. Mura bhfuil aon sceitheadh ​​ar feadh trí nóiméad, tá an suiteáil cáilithe.
